O cliente necessitava de um sistema de automação robusto para controlar nove UTAs (Unidades de Tratamento de Ar). Cada unidade possuía especificidades únicas, exigindo um sistema capaz de ajustar parâmetros operacionais individualmente, garantir a eficiência energética, e manter a qualidade do ar conforme os padrões rigorosos da indústria farmacêutica. Além disso, o sistema precisava oferecer monitoramento em tempo real, rastreabilidade das operações e integração perfeita com os demais sistemas da fábrica para assegurar uma operação contínua e sem falhas.
Automação HVAC P10 Antibióticos da ACHÉ Farmacêutica - Anápolis/GO
A JF Energia e Automação implementou um avançado sistema de automação para o controle HVAC na fábrica ACHÉ, em Anápolis – GO. Utilizando tecnologia de ponta e soluções personalizadas, garantimos um controle preciso e eficiente das operações, aumentando significativamente a eficiência e a confiabilidade dos processos da fábrica. Este sistema supervisiona e opera automaticamente os sistemas de aquecimento, ventilação e ar-condicionado, atendendo a necessidades críticas com monitoramento em tempo real e rastreabilidade total das operações.
Requisitos do Cliente
Solução Adotada
Benefícios para o Cliente
Tecnologia
Diferencial
Sistema utilizando controlador ET 200SP (CLP principal) e CLPs S7-1200 (em cada painel).
Utilização da versão V17 Advanced do SIEMENS TIA PORTAL;
Motores eletrônicos Ziehl Abegg;
Comunicação MODBUS entre o CLP e os motores eletrônicos;
Partidas dos motores dos exaustores com Inversores SINAMICS G120;
Operação via IHM SIEMENS TP1500 Comfort;
Comunicação PROFINET utilizando SWITCHs não gerenciáveis.
A implementação do sistema de automação utilizando o controlador ET 200SP proporcionou controle centralizado e de alto desempenho para as nove Unidades de Tratamento de Ar (UTAs). Cada UTA foi equipada com um CLP Siemens S7-1200 dedicado, responsável pela leitura e atuação dos sinais de entrada e saída, garantindo uma interface eficiente e descentralizada.

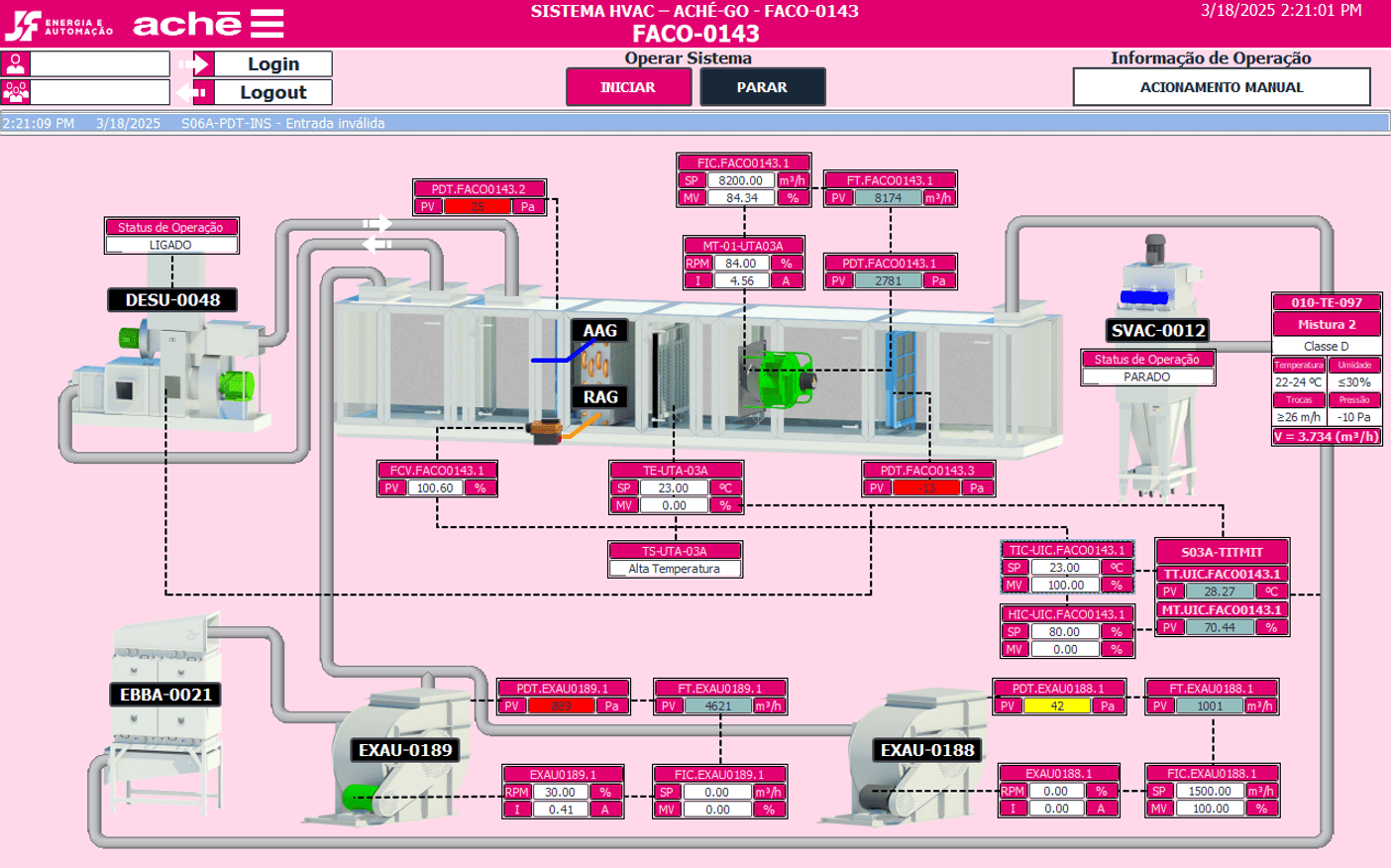

Os inversores de frequência SINAMICS G120 foram empregados nas partidas dos motores dos exaustores, promovendo controle preciso da velocidade, maior eficiência energética e prolongando a vida útil dos equipamentos. A operação e supervisão do sistema são realizadas por meio da IHM Siemens TP1500 Comfort, que oferece interface gráfica amigável e funcionalidade avançada para ajustes operacionais em tempo real.
A comunicação entre os dispositivos ocorre via rede PROFINET, utilizando switches não gerenciáveis de alto desempenho, assegurando baixa latência, confiabilidade na transmissão de dados e suporte à rastreabilidade completa dos processos. O resultado é uma solução robusta, integrada e alinhada aos padrões industriais exigidos pela planta, promovendo alto nível de automação, eficiência operacional e segurança.
- TIA PORTAL V17 Advanced;
- CLPs SIEMENS
- Motores Eletrônicos ZIEHL ABEGG
- Industrial Communication.
- Drives.
A JF Energia e Automação se destaca neste projeto por diversos diferenciais que garantem um serviço de qualidade superior. Como parceira da Siemens, a JF possui acesso a tecnologia de ponta e componentes de alta confiabilidade, proporcionando soluções robustas e eficientes. Esta parceria também permite que a JF ofereça preços mais competitivos em comparação com outros fornecedores, garantindo um excelente custo-benefício para o cliente.
Além disso, a JF agrega uma série de benefícios adicionais, como suporte técnico contínuo, manutenção preventiva e soluções personalizadas que atendem às necessidades específicas da Aché Farmacêutica. A combinação de tecnologia avançada, preços competitivos e um serviço focado nas necessidades do cliente faz da JF Energia e Automação a escolha ideal para projetos de automação industrial.
